Wycinarki FIBER Dostępne z doradztwem
FIBER 3000 W / 1300 X 900 MM

Większa moc na kompaktowym stole produkcyjnym

Źródło MAX, sterowanie CypCut lub NexCut oraz dobrana mechanika tworzą kompletne stanowisko do powtarzalnej produkcji i usługowego cięcia metalu.

Źródło MAX

Stabilna moc optyczna dobrana do konfiguracji maszyny.

Sterowanie procesu

Przygotowanie geometrii, parametrów i kolejności cięcia.

Przemysłowy napęd

Precyzyjne prowadzenie głowicy i powtarzalne pozycjonowanie.

Kompletne stanowisko

Chłodzenie, odciąg i akcesoria startowe w dobranej konfiguracji.

Wideo CNCWorld

Wycinarka FIBER podczas cięcia metalu

Obejrzyj urządzenie podczas pracy, zobacz najważniejsze funkcje i przykładowe efekty obróbki materiału.

Pełna oferta

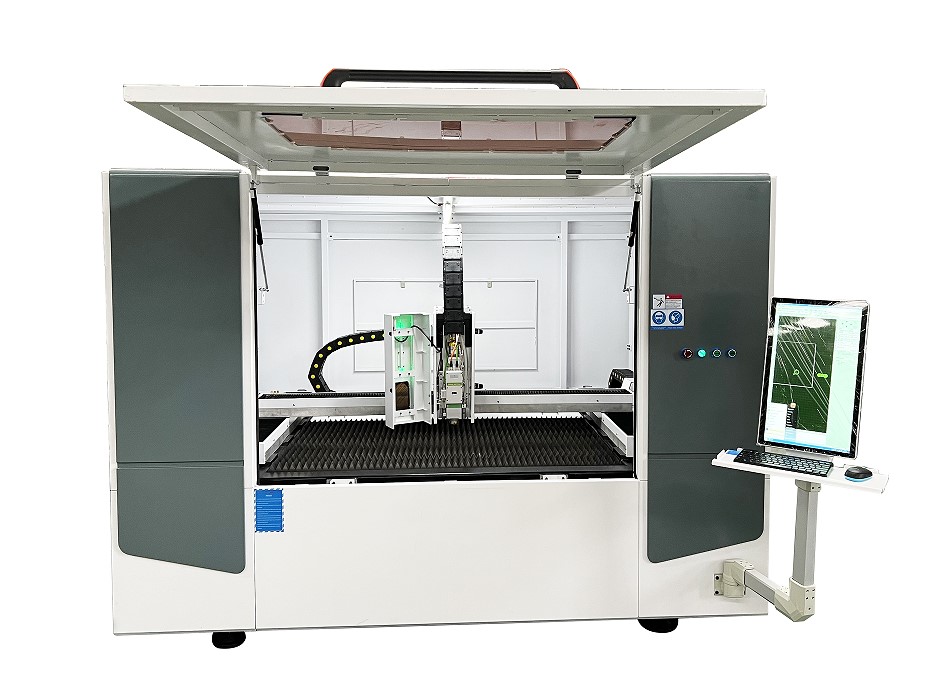

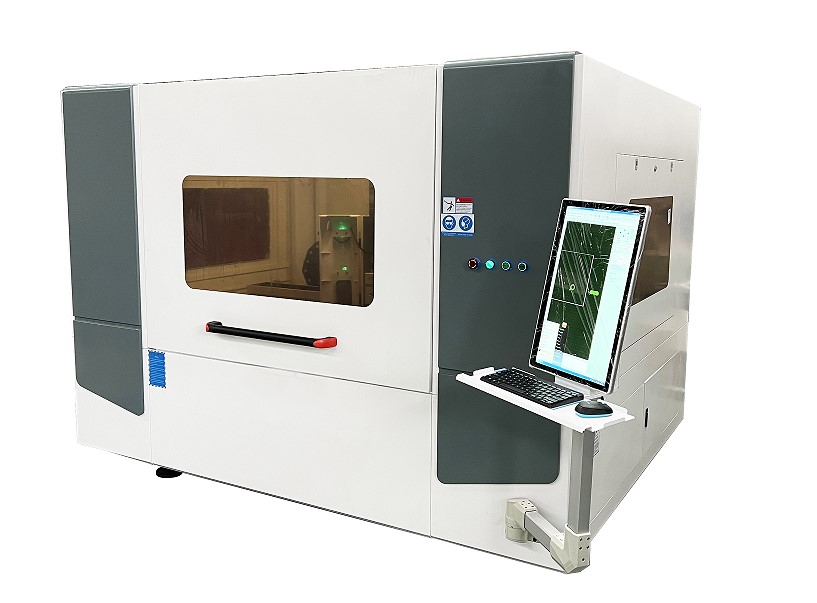

Wycinarka FIBER 3000 W UG-1390FL — szybki rozkrój na polu 1300 x 900 mm

Źródło 3000 W zwiększa tempo pracy i zakres zastosowań, zachowując kompaktowy format modelu UG-1390FL.

Zapas mocy dla szybkiej produkcji i szerszego zakresu grubości
Źródło MAX 3000 W

Zapas mocy dla szybkiej produkcji i szerszego zakresu grubości

MAX MFSC-3000C skraca czas rozkroju i daje większą elastyczność przy zróżnicowanych zleceniach niż konfiguracja 1500 W.

  • Moc znamionowa 3000 W
  • Wysokie tempo cięcia
  • Stabilna praca seryjna
  • Chłodzenie wodne
BMH110 utrzymuje ognisko przy zmianach grubości materiału
Autofokus RayTools

BMH110 utrzymuje ognisko przy zmianach grubości materiału

Automatyczna regulacja osi Z ogranicza ręczne ustawienia i pomaga zachować jakość krawędzi między kolejnymi zadaniami.

  • Głowica BMH110
  • Automatyczne ogniskowanie
  • Ochrona optyki
  • Szybsza zmiana materiału

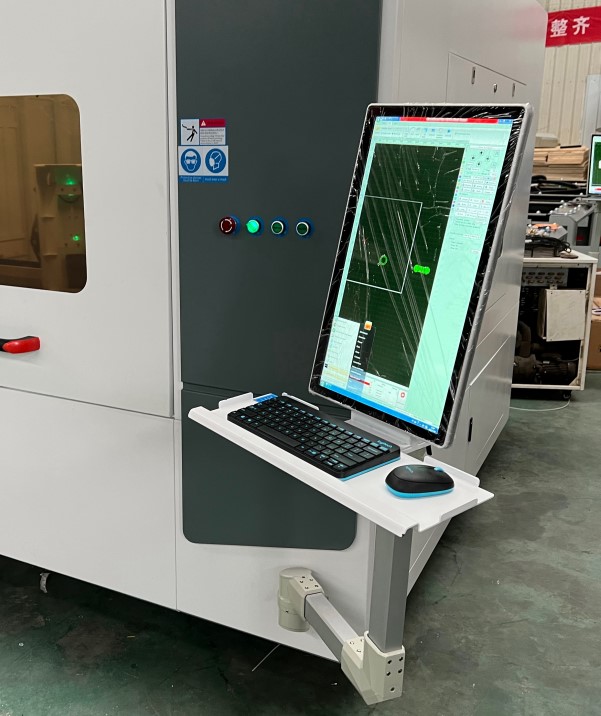

Od pliku DXF do gotowej ścieżki cięcia
CypCut2000s

Od pliku DXF do gotowej ścieżki cięcia

FSCUT 2000 wspiera import geometrii, rozmieszczanie elementów, ustawianie wejść i kontrolę przebiegu zadania.

  • Sterowanie FSCUT 2000
  • Oprogramowanie CypCut2000s
  • DXF / CAD
  • Biblioteka parametrów
Płynny ruch osi z przekładniami SHIMPO

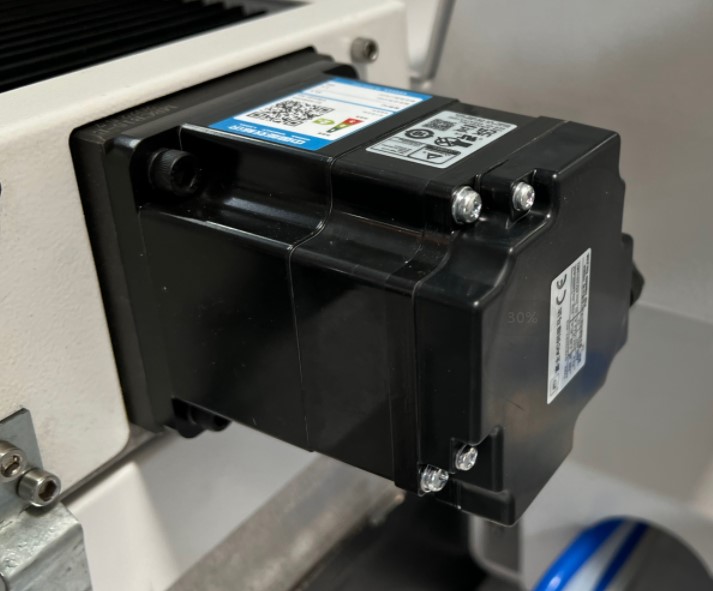

Serwonapędy Fuji

Płynny ruch osi z przekładniami SHIMPO

Napędy 750 W na osiach X/Y oraz 400 W na osi Z reagują szybko i utrzymują powtarzalność przy rozkroju serii.

  • Fuji 750 W X/Y
  • Fuji 400 W Z
  • SHIMPO
  • Do 100 m/min
Stabilne prowadzenie na całym polu 1300 x 900 mm
Mechanika Hiwin i YYC

Stabilne prowadzenie na całym polu 1300 x 900 mm

Prowadnice Hiwin HGR20C, listwy helikalne YYC i śruba kulowa TBI na osi Z tworzą precyzyjny tor ruchu.

  • Hiwin HGR20C
  • Listwy helikalne YYC
  • Śruba TBI osi Z
  • Pozycjonowanie 0,03 mm/m

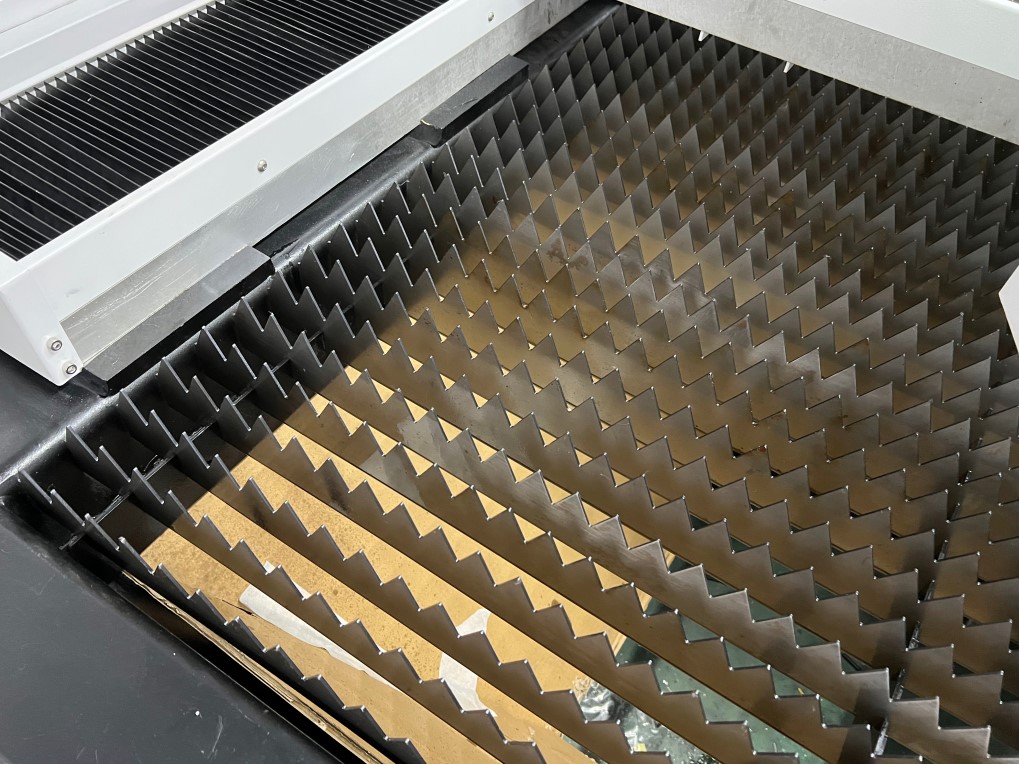

Krótszy stół dla prototypów, paneli i części maszyn
Format UG-1390FL

Krótszy stół dla prototypów, paneli i części maszyn

Pole 1300 x 900 mm ułatwia obsługę mniejszych arkuszy, ogranicza zajęte miejsce i pozwala sprawnie zmieniać zlecenia.

  • Pole 1300 x 900 mm
  • Skok osi Z 150 mm
  • Masa około 1600 kg

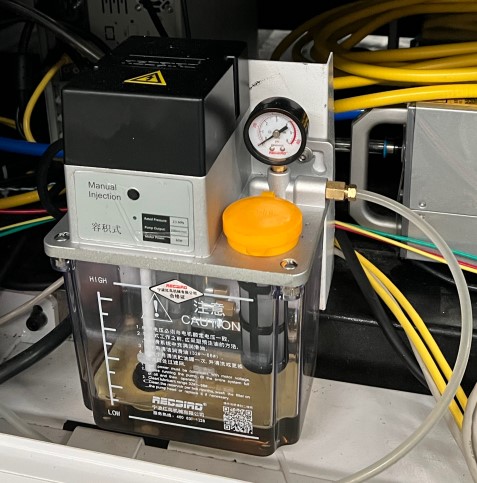

  • Automatyczne smarowanie
Parametry cięcia dopasowane do rodzaju metalu
Gazy procesowe

Parametry cięcia dopasowane do rodzaju metalu

Dobór tlenu, azotu lub sprężonego powietrza zależy od materiału, grubości i wymaganego wyglądu krawędzi.

  • Stal węglowa
  • Stal nierdzewna
  • Aluminium i ocynk
  • Miedź oraz mosiądz
Chłodzenie, odciąg i elementy startowe dobrane do maszyny
Gotowe stanowisko

Chłodzenie, odciąg i elementy startowe dobrane do maszyny

Konfigurację uzupełniają układ chłodzenia, odprowadzanie zanieczyszczeń oraz materiały eksploatacyjne potrzebne do pierwszego uruchomienia.

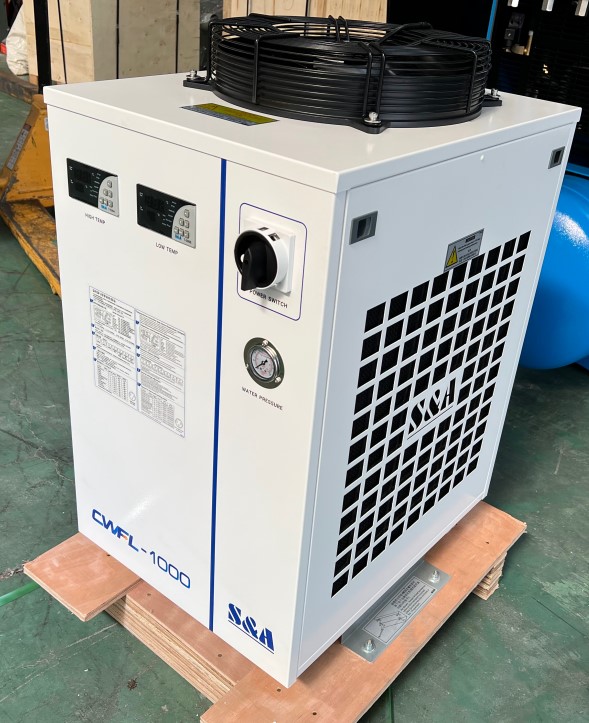

  • Chiller źródła

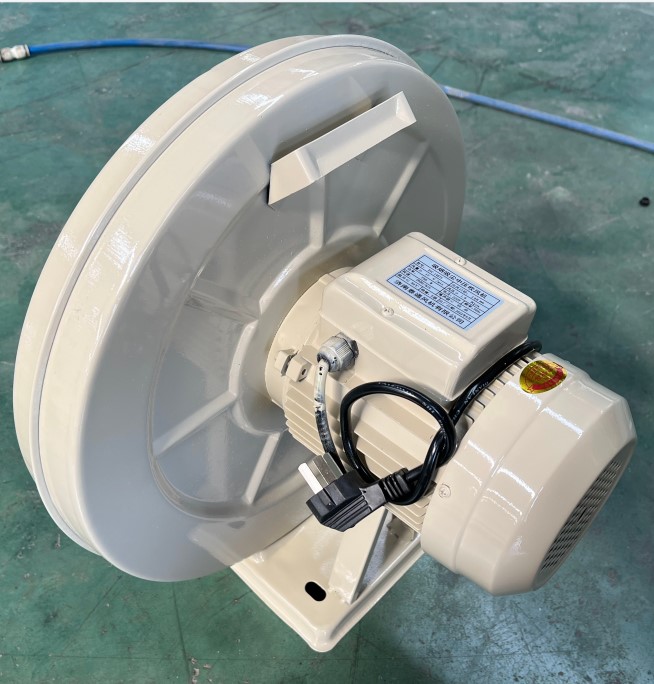

  • System odciągu
  • Dysze i szkła ochronne
  • Wsparcie startowe
Wsparcie po zakupie

Maszyna, uruchomienie i pomoc techniczna w jednym miejscu

  • Instalacja i uruchomienie urządzenia
  • Pomoc z oprogramowaniem i pierwszymi parametrami
  • Serwis oraz części eksploatacyjne w Polsce
Co dostajesz

Zawartość zestawu

Wycinarka FIBER 3000 W UG-1390FL
Źródło MAX MFSC-3000C
Głowica RayTools BMH110 z autofokusem
Sterowanie FSCUT 2000 z CypCut2000s
Chiller dopasowany do źródła
System odciągu
Zestaw dysz, soczewek ochronnych i narzędzi
Instrukcja oraz wsparcie wdrożeniowe
Specyfikacja

Dane techniczne modelu

Komplet parametrów technicznych oferowanej konfiguracji. Wartości robocze mogą zależeć od materiału, ustawień procesu i warunków pracy.

Model
UG-1390FL
Efektywny rozmiar cięcia
1300 × 900 mm
Obszar roboczy osi X
1300 mm
Obszar roboczy osi Y
900 mm
Obszar roboczy osi Z
150 mm
Wymiary maszyny i waga
258 × 218 × 200 cm (dł. × szer. × wys.), 1600 kg
Typ lasera
Laser światłowodowy FIBER
Długość fali lasera
1060–1080 nm
Głowica tnąca
Głowica z automatycznym ogniskowaniem RAYTools BMH110
Moc wyjściowa znamionowa
3000 W (źródło MAX MFSC-3000C)
System cięcia laserowego
FSCUT 2000 (oprogramowanie CypCut2000s)
System napędowy
Serwomotory Fuji: 750 W dla osi X/Y i 400 W dla osi Z
Przekładnia redukcyjna
SHIMPO, Japonia
Szyna prowadząca
Liniowa prowadnica kwadratowa Hiwin HGR20C, Tajwan
System transmisji
Helikalna przekładnia zębata YYC, Tajwan
Przeniesienie napędu osi Z
Śruba kulowa TBI
Zawór proporcjonalny
SMC, Japonia
Dokładność pozycjonowania
0,03 mm/m
Powtarzalna dokładność pozycjonowania
±0,02 mm/m
Maksymalna prędkość przesuwu
100 m/min
Zasilanie
AC 220 V, 50/60 Hz, jednofazowe lub AC 380 V, 50/60 Hz, trójfazowe
Moc urządzenia
13 kW
Obsługiwane formaty graficzne
CAD, DXF i inne
System smarowania
Automatyczny
Środowisko pracy
Temperatura 0–40 °C, wilgotność ≤80%, bez kondensacji
Certyfikat
CE
FAQ

Najczęstsze pytania przed wyborem maszyny

Czy pomożecie dobrać konfigurację?

Tak. Dobór zależy od materiału, oczekiwanej prędkości, miejsca pracy, powtarzalności oraz akcesoriów potrzebnych do konkretnego procesu.

Czy produkt nadaje się do pracy firmowej?

Tak, ale konfigurację warto dopasować do zleceń. Przygotowujemy zestaw pod warsztat, produkcję, znakowanie, czyszczenie lub cięcie.

Co obejmuje wsparcie po zakupie?

Pomagamy przy uruchomieniu, parametrach startowych, eksploatacji, częściach i organizacji stanowiska. Przy zakupie firmowym możliwy jest leasing.
